G15-L2-0013
Kit de Porta Knock bounce 2400 mm · desmontada · 4 fechos
Alumínio · Anodizado
Kit Porta Knock bounce (2 folhas, charneira dupla)
Características
- Medidas

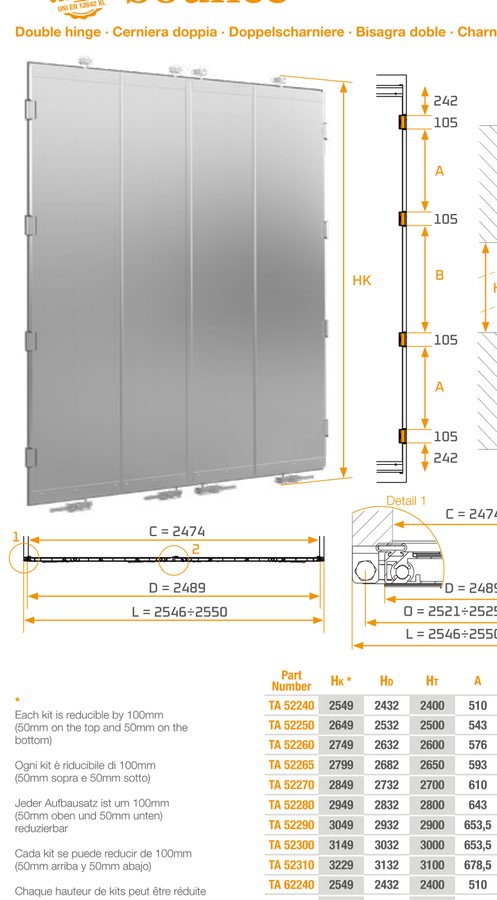

- HT 2400 (vão) · HD 2432 (porta) · HK 2549 (kit) · A 510 · B 509 · LARGURA FIXA: C 2.474 · D 2.489 · O 2.521÷2.525 · L 2.546÷2.550 mm. A = vão LIVRE entre a 1.ª e a 2.ª charneira, e por simetria entre a 3.ª e a 4.ª · B = vão livre CENTRAL, entre a 2.ª e a 3.ª. A cadeia fecha sobre HD: 904 + 2A + B = HD + 1 mm, sistematicamente nas doze — arredondamento de tabela, não diferença construtiva. C = largura livre entre os montantes · D = até à aresta do perfil de folha · O = até ao EIXO do perno · L = até à extremidade exterior da charneira. C e D são fixos; O e L variam 4 mm por causa da regulação da charneira no assentamento — a mesma folga da junta central, 7÷11. Não é tolerância de fabrico.
- Peso
- 100 kg
- Posição
- Peça simétrica / sem lado
- Zona do veículo
- Traseira
- Dados técnicos
- Kit de porta DESMONTADA em alumínio para reboques e semi-reboques. Charneira DUPLA, passo 242/105/A/105/B/105/A/105/242. 4 KITS DE FECHO. Folga de montagem 7÷11 mm. COMPOSIÇÃO DO KIT: perfis de folha ×8 · perfis de testa/marco ×4 · kits de fecho ×4 · vedante ×1. CAIXA DE EXPEDIÇÃO 2.885 × 430 × 245 mm (H kit ≤ 2.845) ou 3.285 × 430 × 245 mm (H kit ≤ 3.249). KIT REDUTÍVEL 100 mm (50+50).
Identificação
- Ref. do fornecedor
- TA52240
- Marca
- Takler
- Tipo
- Kit
A CHARNEIRA NÃO VEM NO KIT — encomendar em separado: kit de dobradiça de aço 50000580 (aparafusar, 1,68 kg) ou 50000540 (soldar, 2,88 kg) — — ou o perfil de charneira em alumínio anodizado a rebitar, que só existe nesta família. Até à edição anterior deste catálogo vinha incluída; deixou de vir.
