G15-L1-0003
Kit de puerta sKin 2300 mm · desmontada · 2 cierres
Aluminio · anodizado
Kit de perfiles de aluminio anodizado de la aleación EN AW-6060 para el montaje de puerta trasera sKin, para un vano de 2300 mm de altura (puerta 2341 mm), en vehículos comerciales ligeros hasta 3,5 t. Se suministra desmontado e incluye perfiles de hoja, perfiles de testero, perfil cárter, tapas de extremo, juntas y dos kits de cierre. La anchura es ajustable y el kit es reducible en 100 mm, 50 arriba y 50 abajo;
Características
- Medidas

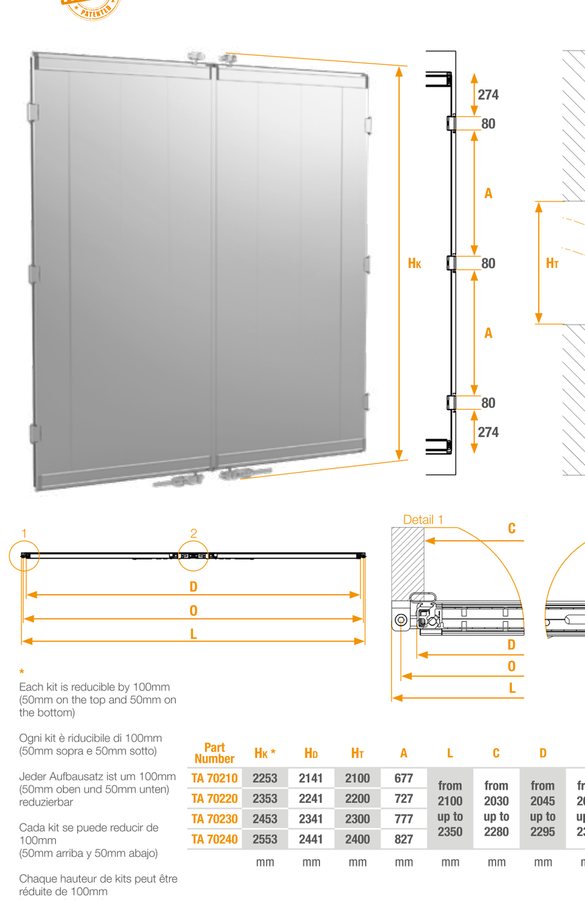

- HT 2300 (hueco) · HD 2341 (puerta) · HK 2453 (kit) · A 777 (entre ejes de bisagras) · ANCHURA AJUSTABLE: L 2.100÷2.350 · C 2.030÷2.280 · D 2.045÷2.295 · el 2.080÷2.330 mm · holgura de montaje en el encuentro central 5÷9 mm · 2 cierres. LEYENDA DE LAS LETRAS, leída de los planos acotados DEL CATÁLOGO DEL FABRICANTE — el catálogo no publica ninguna leyenda: HT = altura del VANO LIBRE de la carrocería, que es la medida que toma el cliente · HD = altura de la PUERTA, entre los planos de las juntas, = HT + 41 · HK = altura del KIT como es suministrado, = HT + 153, y es a esta a la que se aplica la reducción de 100 mm · A = distancia entre ejes de bisagras consecutivas · C = cara interna del montante de la carrocería · D = arista del perfil de la hoja del lado de la bisagra · el = eje del pasador de la bisagra · L = cara exterior del estribo, anchura total.
- Peso
- 72,6 kg — peso del KIT DE PUERTA DESMONTADO completo.
- Posición
- Pieza simétrica / sin lado
- Zona del vehículo
- Trasera
- Datos técnicos
- Kit de puerta trasera DESMONTADA de aluminio para vehículo comercial ligero < 3,5 t. Dos hojas, bisagra simple, 2 cierres — la familia no tiene versión de 4 cierres. COMPOSICIÓN DEL KIT: perfiles de hoja ×8 · perfiles de testero ×4 · perfil cárter ×4 · tapas de extremo ×8 · kits de cierre ×2 · juntas ×2.
Identificación
- Referencia
- 11020047
- Referencia del proveedor
- TA70230
- Marca
- Takler
- Tipo
- Kit
LA CHARNELA NO VA INCLUIDA. El kit trae perfiles, tapas, cierres y juntas; el perfil de charnela (50000343) y los kits de cardanes son opcionales y se venden aparte. Es el error de pedido de esta línea.
